激波与燃烧可视化
观测激波传播、火焰结构与燃烧流场，用于燃烧动力学与瞬态冲击物理研究。
APPLICATIONS
用途
纹影仪是经典的光学流场可视化装置，依托介质密度与折射率的关联特性，将肉眼无法分辨的气流、温度、压力变化转化为可见影像。它采用非接触检测方式，灵敏度高，可观测激波、火焰、热对流、气体流动等现象，可用于航空航天、燃烧实验、流体力学及工业气流检测等领域。
我公司根据客户实际需求，提供高性价比的纹影解决方案。可根据实验目标定制光学口径、光源类型、狭缝与刀口形式，并支持 Z 型、超高速、双光程、透射式、干涉式、聚焦式等多种纹影构型。
航空航天气动测试
可视化风洞中模型表面的气流分离、激波附体与边界层转捩等流动现象。

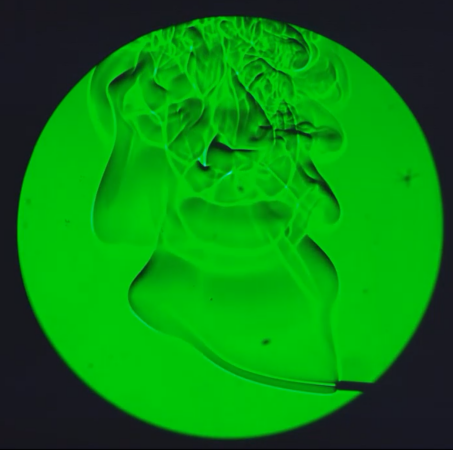

热对流与传热研究
观测加热表面上方热羽流、自然对流及强迫对流的流场结构与演化。

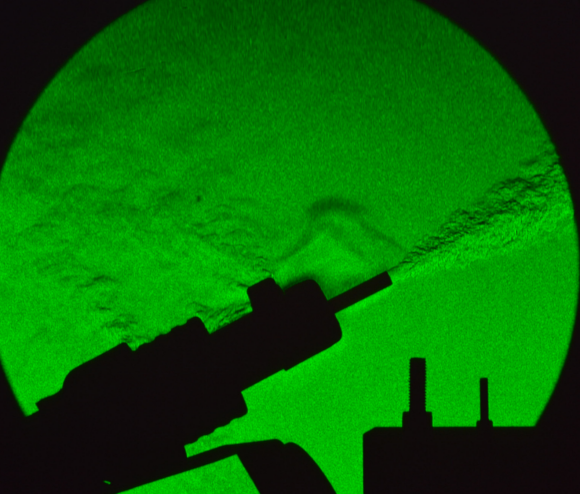

工业气体流动检测
检测管道泄漏、气幕均匀性、喷嘴射流及工业通风中的气流分布。
CORE SPECIFICATIONS
核心参数
01观测口径φ50–900 mm
02光源类型LED / 卤钨灯 / 氙灯 / 连续激光 / 脉冲激光
03狭缝形式圆形 / 一字 / 彩色狭缝
04刀口形式圆形 / 一字 / 彩色刀口

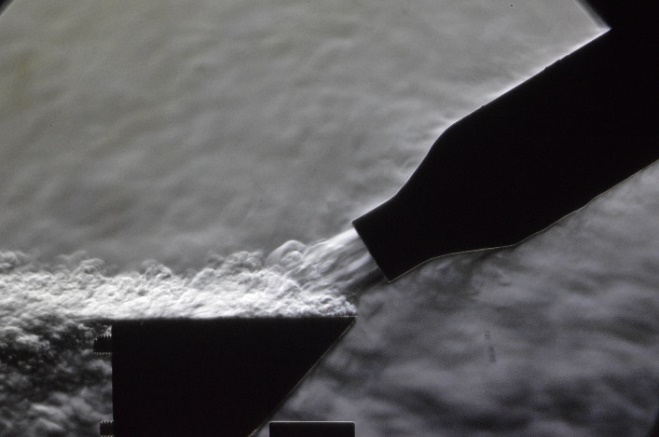

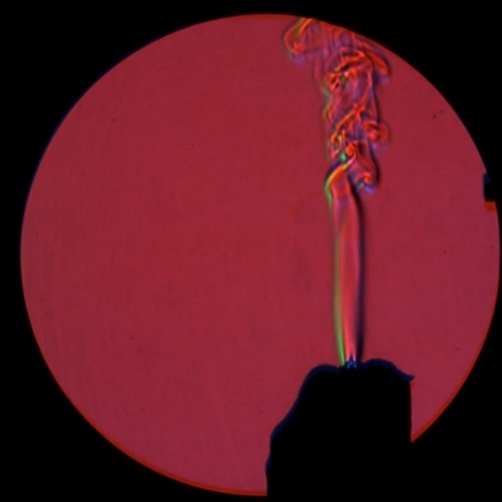

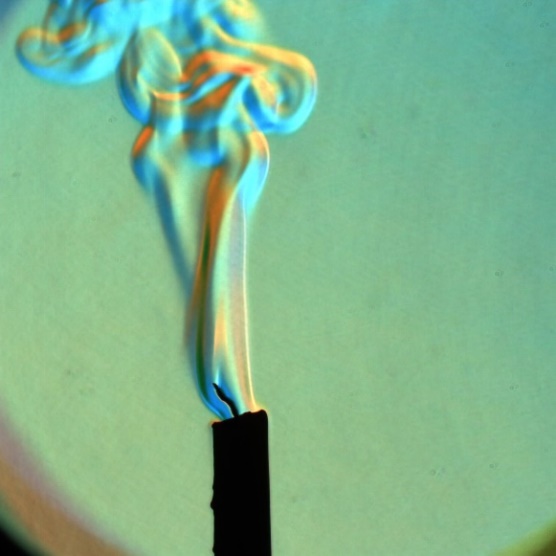

① 纹影仪视场直径 φ50–900 mm 可定制，光源可选 LED、卤钨灯、氙灯、连续激光或脉冲激光；狭缝与刀口提供圆形、一字及彩色三种形式，彩色纹影可提供更丰富的密度梯度信息。
常用构型
Z 型纹影仪经典双镜构型，视场大、像差小，适合常规流场可视化
超高速纹影仪配合脉冲激光/高频相机，实现纳秒级瞬态流场捕获
双光程纹影仪光线两次穿过流场，灵敏度倍增，适合弱密度梯度场合
透射纹影仪单透镜构型，结构简单紧凑，适合小视场桌面级应用

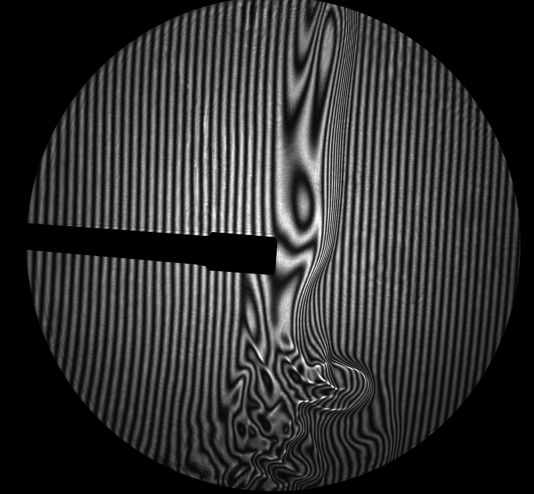

干涉纹影仪结合干涉测量原理，可定量获得密度分布数据
聚焦纹影仪对焦于特定平面，可分辨流场深度方向信息
光学元件
观测口径φ50–900 mm（可定制）
光源类型LED / 卤钨灯 / 氙灯 / 连续激光 / 脉冲激光
狭缝形式圆形狭缝、一字狭缝、彩色狭缝
刀口形式圆形刀口、一字刀口、彩色刀口
SYSTEM FEATURES
系统特点
非接触光学检测，不干扰流场，灵敏度高
可将激波、火焰、热对流、气体流动等不可见现象实时可视化
支持 Z 型、超高速、双光程、透射、干涉、聚焦等多种构型
按需定制，提供高性价比的纹影解决方案
GALLERY

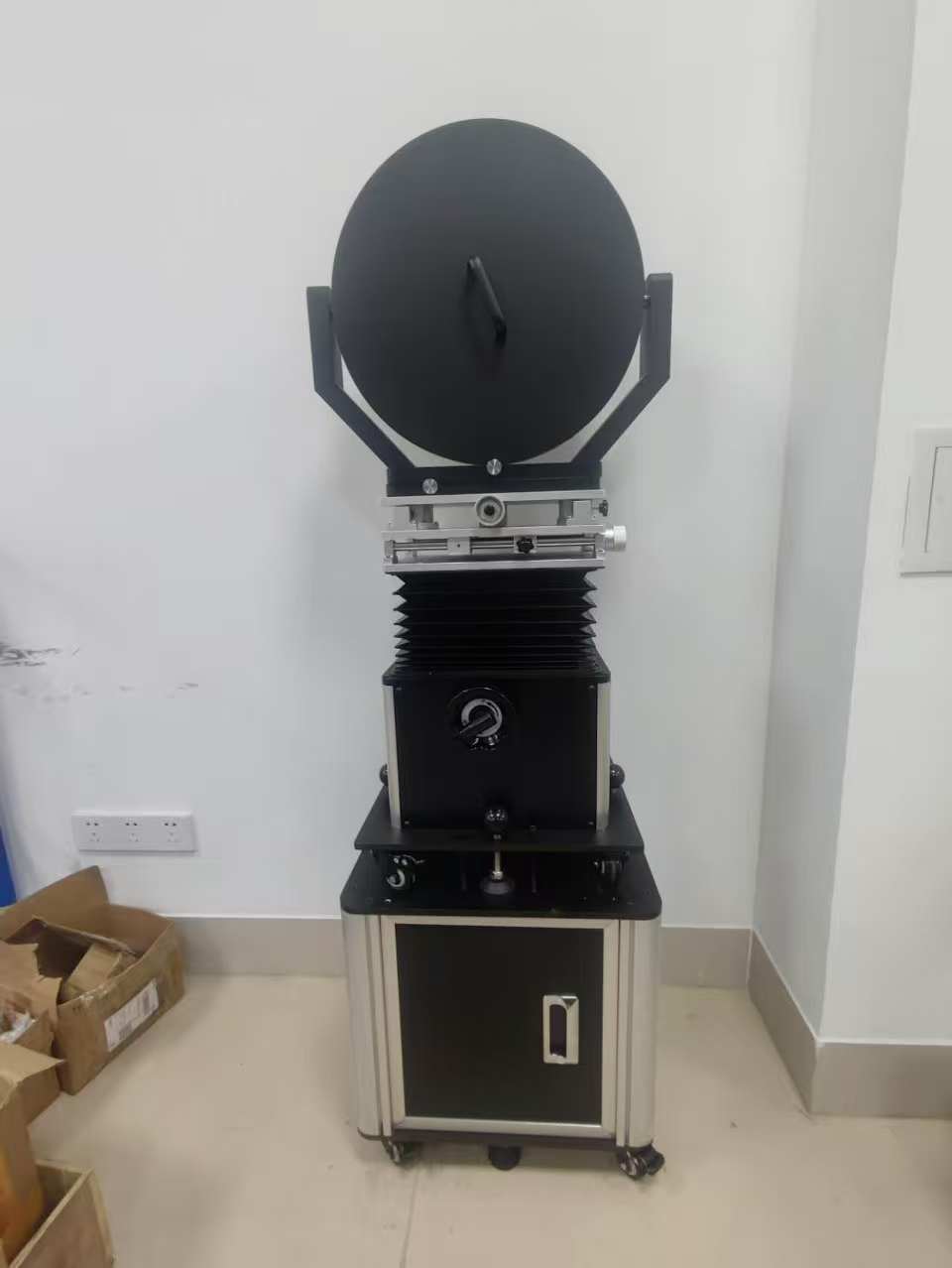

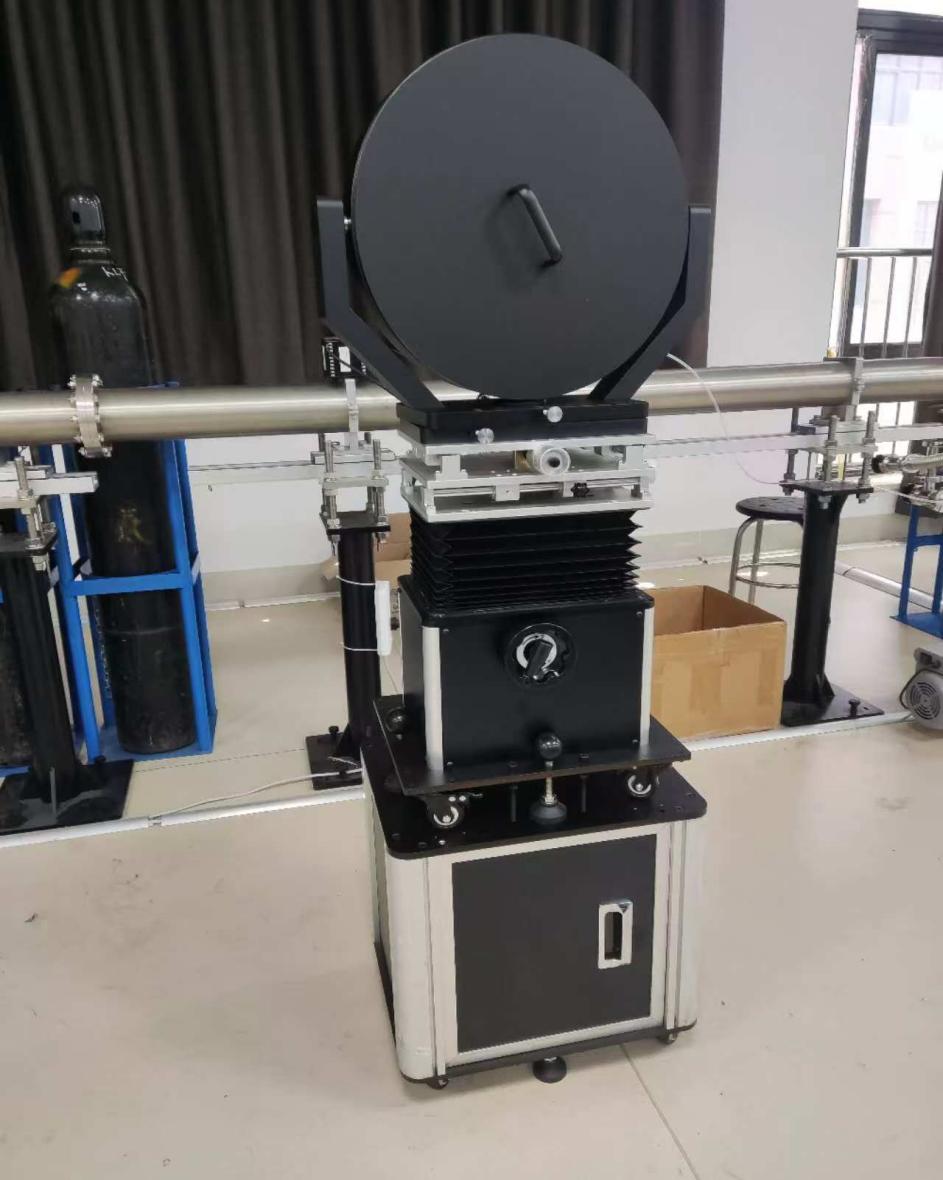

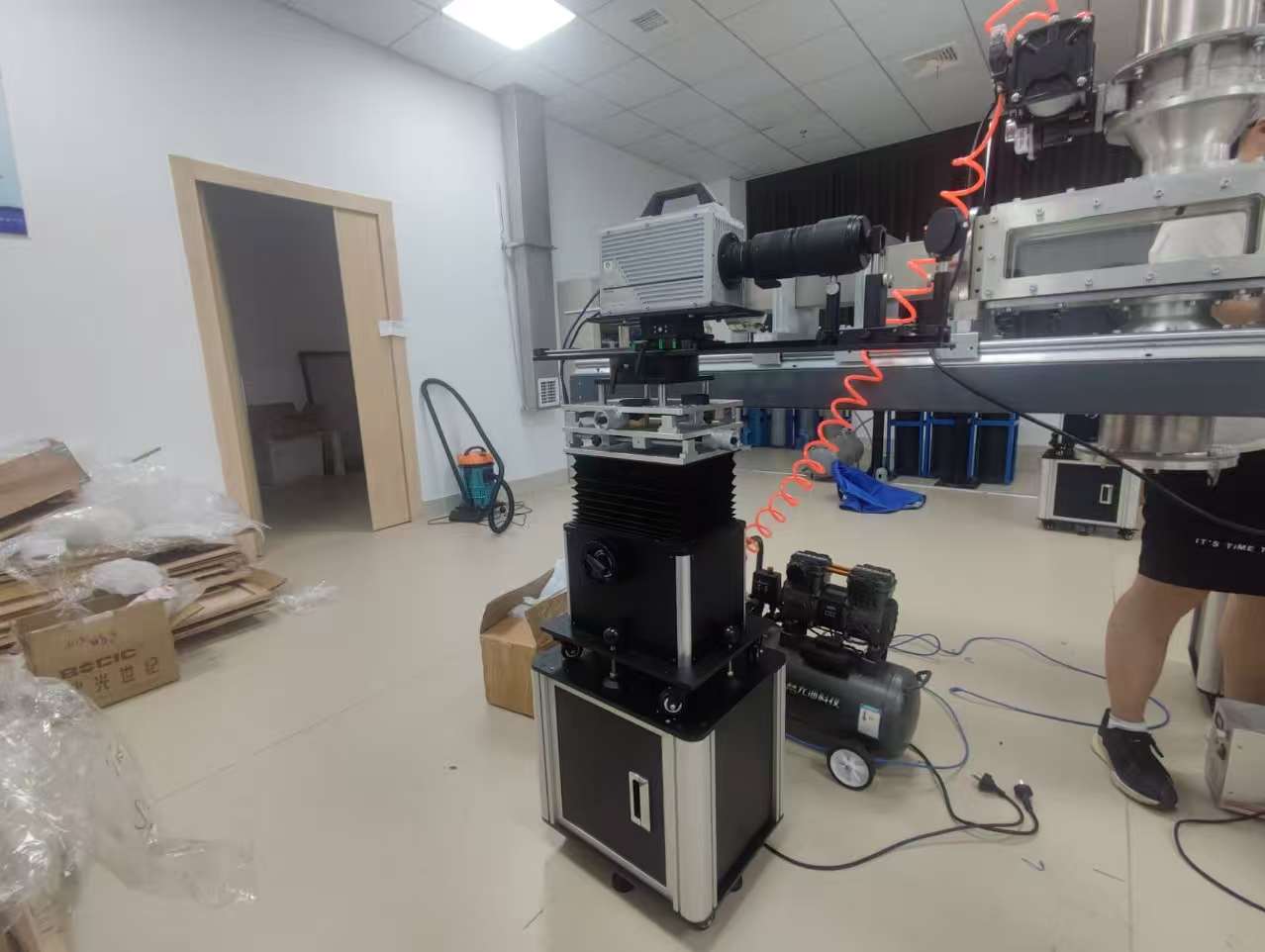

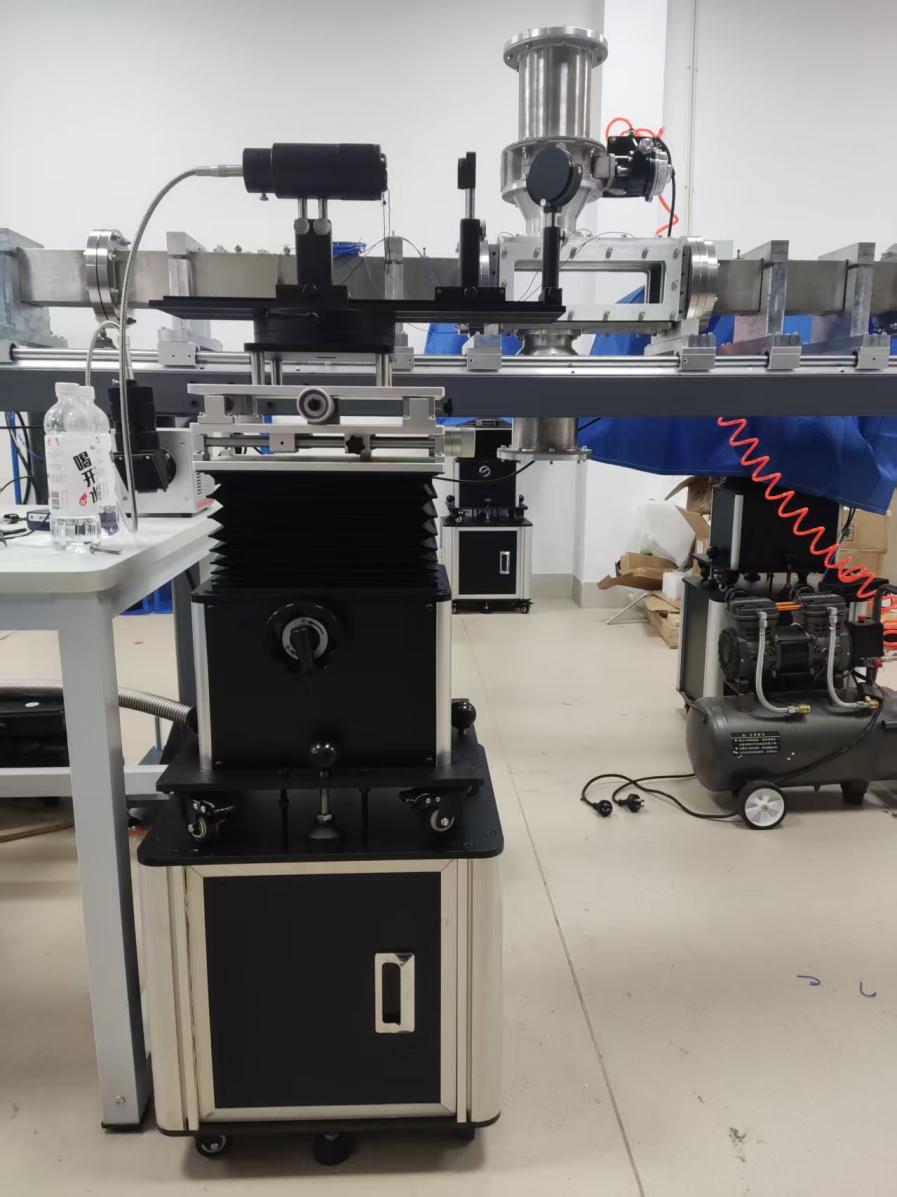

产品展示
